丸パイプの穴加工方法の種類と当社の加工体制

丸パイプの穴加工の用途

丸パイプへの穴加工は、さまざまな産業分野で利用されています。例えば建築・設備分野では、手すりやフレーム、架台などの構造部材として使用される丸パイプにボルト固定用の穴を開ける用途があります。また、機械装置ではセンサーブラケットやカバー、治具などを取り付けるための取付穴として利用されるケースも多く見られます。

このように丸パイプの穴加工は、単なる加工工程ではなく、部品同士を接続したり機能を付加したりする重要な工程となっています。そのため、穴位置の精度や加工品質が最終製品の品質に大きく影響することから、高い加工精度が求められます。

丸パイプの穴加工方法の種類

丸パイプの穴加工には、用途や数量、必要精度に応じてさまざまな加工方法が採用されます。代表的な加工方法として、レーザー加工、プレス加工、切削加工などがあります。

レーザー加工

レーザー加工は、高出力レーザーを利用して材料を溶融・切断する加工方法です。加工スピードが速く、高精度に穴加工を仕上げることが可能です。一方で、板厚が厚い材料では加工条件が制限される場合があり、精密な位置精度が求められる場合には追加加工が必要になることもあります。

プレス加工

プレス加工は、金型を使用して材料を打ち抜くことで穴を形成する加工方法です。量産品に適しており、一度金型を製作すれば高速かつ低コストで大量生産を行うことができます。また、加工時間が短く生産性が高い点が特徴です。ただし、金型製作費用が必要になるため、小ロットや試作には向いていません。また、丸パイプの形状や肉厚によっては加工条件が制限される場合があります。

切削加工（ドリル加工）

切削加工による穴加工は、ドリルなどの工具を使用して材料を削りながら穴を形成する方法です。マシニングセンタやボール盤などの設備で加工され、穴径や位置精度を高精度に管理できることが特徴です。レーザー加工やプレス加工では難しい精密な位置決めや追加工にも対応できるため、試作部品や高精度部品の加工に適しています。一方で、加工時間が比較的長くなるため、大量生産ではコストが高くなる場合があります。

丸パイプの切削加工による課題と当社の特徴

当社では、各種丸パイプの穴加工に対応しておりますが、特にマシニングセンタによる丸パイプへの穴あけ加工に強みを持っています。丸パイプの切削加工は、平板とは異なる難しさがあるため、加工ノウハウと設備が重要になります。

まず大きな課題となるのが、ワークの固定です。丸パイプは円筒形状のため加工時に転がりやすく、安定した固定が難しいという特徴があります。固定が不十分な状態で加工を行うと、振動やズレが発生し、穴位置の精度が低下する原因になります。

また、穴位置精度の確保も難しいポイントです。丸パイプの曲面ではドリルが滑りやすく、センターポンチが効きにくい場合があります。その結果、穴位置がずれてしまう可能性があり、通常の平板加工よりも高い加工技術が求められます。

当社では、このような課題に対して専用の固定方法を採用しています。具体的には、バイスの上にVブロックを設置し、丸パイプを安定した状態で固定することで加工精度を確保しています。Vブロックによってワークの転がりを防ぎ、安定した姿勢で穴加工を行うことが可能になります。

さらに、当社が保有する武田機械製の立型マシニングセンタでは、バイスを最大8個まで設置することができるため、複数の丸パイプを同時に固定することが可能です。これにより、安定した固定と高い加工精度を両立しながら、効率的な加工を実現しています。

当社の丸パイプへの穴あけ加工事例

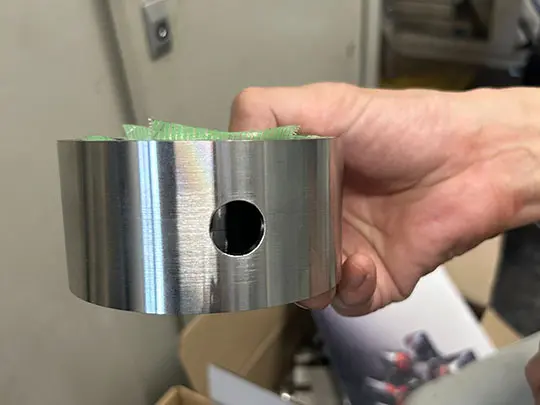

熱処理用配管部材

こちらは、熱処理設備向け配管部材の加工事例です。

本製品は、まず旋盤加工によりパイプの外形加工を行い、その後レーザー加工によって溝形状を形成しました。さらに、パイプ側面にはボール盤を用いて穴あけ加工を施し、ニップルを取り付けられる構造とするなど、複数の加工工程を組み合わせて製作しています。

当社では、このような切削加工、穴あけ加工、レーザー加工など様々な鋼材加工に一貫して対応できるだけでなく、お客様のご要望に応じて最適な加工方法を提案することも可能です。

＞＞詳細はこちら

丸パイプへの穴あけ加工加工は鋼材加工まるごと受託センター.comにお任せください

今回は丸パイプの穴加工の概要と当社の加工体制についてご紹介しました。鋼材加工まるごと受託センター.comを運営する株式会社鍛冶儀では、コンベア用架台等をはじめとした様々な鋼材部品の穴あけ加工を得意としております。お困りの方はお気軽にご相談ください。
