装置架台・機械架台の製缶加工における製作のポイント・加工事例
装置架台や機械架台は、産業設備を安定して支えるために使用される重要な設備です。特に鋼材を用いた製缶加工では、溶接品質や加工精度によって装置全体の性能や耐久性が大きく左右されます。
本記事では、架台の基本的な役割から製缶加工の具体的な手順、品質を高めるためのポイントまで解説します。
架台とは
架台とは、機械設備や装置を設置・固定するための土台となる構造物のことを指します。装置架台や機械架台は、重量物を安全に支えるだけでなく、振動の抑制や設置精度の確保においても重要な設備です。産業用ロボット、搬送装置、制御盤、検査装置など多くの設備で採用されており、使用環境や荷重条件に応じて材質や構造が設計されます。
架台には、主に以下のような役割があります。
・重量物を安全に支える
・装置や設備の設置高さを調整する
・振動やたわみを抑える
・ボルト固定によって設備を安定させる
・現地据付時の位置調整をしやすくする
・メンテナンス性や作業性を確保する
そのため、架台製作では「強度があればよい」というだけでなく、設置環境や搭載物、使用時の荷重、振動、組立方法まで考慮することが重要です。
装置架台・機械架台の主な種類
架台にはさまざまな種類がありますが、ここでは代表的な装置架台・機械架台・コンベア架台について解説します。用途によって必要な強度、寸法精度、穴あけ加工、溶接方法が変わるため、使用目的に合わせた製作が重要です。
装置架台
装置架台は、産業用装置や検査装置、制御機器、処理設備などを支えるために使用される架台です。
装置の性能を安定させるためには、架台自体の強度だけでなく、装置取付面の平面度や水平度も重要になります。特に精密機器を搭載する場合は、製缶後に基準面を機械加工し、据付精度を高めることがあります。
また、装置架台では、配管・配線・制御盤・カバーなどが取り付くケースもあるため、穴あけ加工やタップ加工、ブラケット溶接などを含めた一貫加工体制が求められます。
機械架台
機械架台は、生産設備や工作機械、産業機械の一部を支えるための架台です。
搭載物の重量が大きい場合や、稼働時に振動が発生する場合は、H鋼、チャンネル、アングル、角パイプ、鋼板などを組み合わせ、強度と剛性を確保する必要があります。
溶接による歪みやねじれが発生すると、装置の据付精度や動作安定性に影響するため、製作時には溶接順序や仮付け精度、歪み取りが重要になります。
コンベア架台
コンベア架台は、搬送装置やローラーコンベア、ベルトコンベアなどを支えるために使用される架台です。
コンベア架台では、搬送物の荷重を支える強度に加え、搬送ラインの直線性や高さ精度が重要になります。架台の寸法精度が悪いと、ローラーやベルトの位置ズレ、搬送不良、設備全体の調整工数増加につながる場合があります。
また、コンベア架台は長尺になることも多く、チャンネル材や角パイプへの穴あけ加工、タップ加工、長穴加工などが必要になるケースもあります。
架台の製缶加工の手順
続いて、製缶加工の手順を詳細に説明いたします。
材料切断
まずは図面に基づき、鋼板や形鋼をレーザー加工やガス切断、バンドソーなどで切断します。精度の高い切断を行うことで、その後の組立精度や溶接品質の安定につながります。部材の長さや角度のズレは最終的な歪みの原因となるため、初期工程での品質管理が重要になります。
組立・仮付け（点付け）
次に、切断した部材を治具や定盤上で位置決めし、点付け溶接で仮固定します。この段階では本溶接を行わず、寸法確認や直角度の調整を繰り返しながら組立を進めます。仮付けの精度が後工程の仕上がりを左右するため、経験に基づいた調整が求められます。
本溶接
仮付け後、本溶接加工を行います。溶接順序や入熱量を適切に管理することで、歪みの発生を抑制しながら強度を確保します。特に大型架台では、溶接位置を分散させることで収縮の偏りを抑える工夫が必要です。
機械加工
製缶後の架台は、そのままでは平面度や平行度が不足する場合があります。そのため、基準面を機械加工し、装置の取付精度を高めます。精密機器を搭載する場合、この工程が非常に重要となります。
塗装・表面処理
最後に、防錆や外観向上を目的として塗装や表面処理を施します。使用環境に応じて、粉体塗装や重防食塗装などを選定することで、長期的な耐久性を確保します。
架台の製缶加工におけるポイント
歪みの管理と除去
溶接を行うと、金属が溶けて固まる際に収縮し、フレームが内側に引っ張られたり、ねじれたりする現象が発生します。この歪みを抑えるために、溶接順序の工夫や治具による固定が重要です。また、必要に応じて歪み取り作業を行い、設計寸法に近づける調整も欠かせません。
溶接品質と開先加工の最適化
架台の強度を左右するのが溶接品質です。特に重量物を支える架台では、開先形状や溶接条件の最適化が求められます。板厚や使用環境に応じて開先角度や溶接方法を選定することで、内部欠陥の少ない高品質な接合が実現できます。
加工基準面の「フライス加工」の最適化
製缶後の鉄の表面には黒皮（酸化皮膜）が付着していたり、溶接の熱影響によって微細な歪みが残ることがあります。精密な装置を載せる場合、そのままではガタつきや振動の原因となるため、基準面のフライス加工が重要です。平面度や平行度を確保することで、装置の据付精度と長期安定性を高めることができます。
装置架台や機械架台の製缶加工では、単に溶接して形を作るだけでなく、歪み管理や機械加工、表面処理までを一貫して考えることが重要です。用途や荷重条件に応じた最適な加工手順を採用することで、高品質かつ長寿命な架台の製作につながります。
高精度な架台の製作を実現する当社の製缶加工サービスの特徴
当社では、全長5mを超える大型構造物にも対応できる製缶加工体制を構築しており、アルミやステンレスといった非鉄金属の加工にも柔軟に対応しています。用途や仕様に合わせて最適な材料選定と溶接方法をご提案し、多品種・多材質のニーズにも幅広くお応えいたします。
また、製缶加工から機械加工までを一貫して対応できるため、工程ごとの段取り替えや外注管理の負担を軽減し、リードタイムの短縮と品質の安定化を同時に実現します。その結果、製品精度の向上だけでなく、トータルコストの削減にもつながります。
当社の架台製作事例
タンク用架台

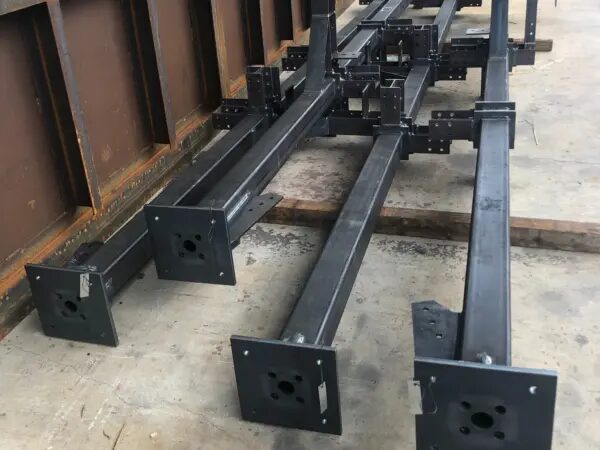

こちらは、タンク用架台を製作した際の事例です。加工では、□100mm×3,500mmの角パイプに対してレーザーによる穴あけ加工を行い、ベース板についてもレーザー加工で切り出しを実施しました。その後、角パイプとベース板を溶接により一体化させ、架台として仕上げています。
当社はコンベア架台や設備架台の製作を強みとしており、鋼材の切断からレーザー加工、さらにマシニングによる穴あけ加工までを一貫して対応可能です。
コンベア用架台

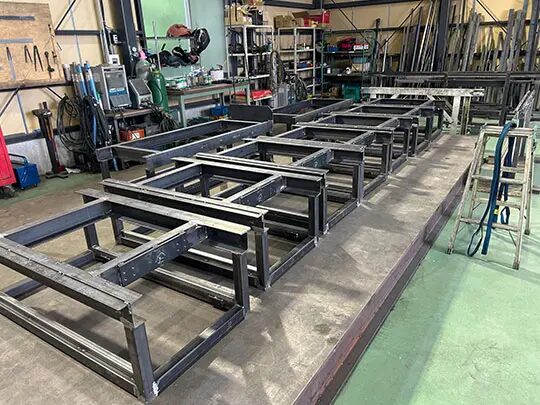

こちらは、900×1200×800サイズのコンベヤ用架台です。
製缶加工から溶接までを行い、さらに角パイプへのタップ穴加工までを一貫して対応することで、約1週間という短納期での納品を実現しました。当社では、長尺ワークに対応可能な立形マシニングセンタを保有しており、コンベヤ用鋼材をはじめとした長尺材の切断・製缶加工から高精度な穴あけ加工まで、ワンストップで対応することが可能です。
コンベア用架台

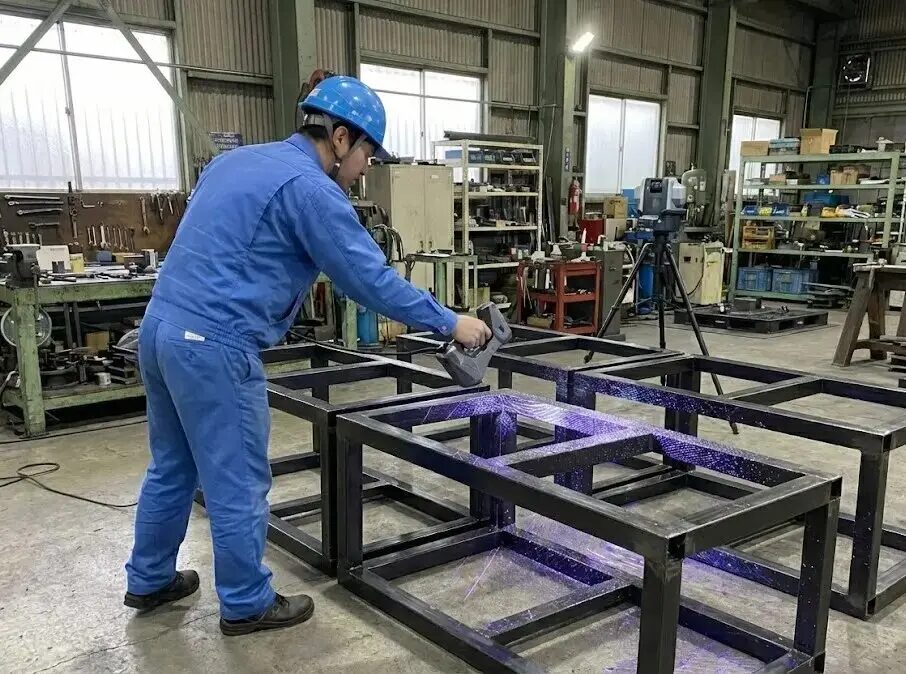

全長2,000mmを超える長尺ワークのため、加工時に歪みが生じやすい課題がありましたが、熟練の職人による精度管理と豊富な経験に基づく加工技術により、歪みを最小限に抑えることができました。
また、チャンネル部にはスポット溶接でフラットバーを確実に固定することで、十分な強度と安定性を確保しています。
架台の製作をはじめとした各種製缶加工は、鋼材加工まるごと受託センター.comにお任せください
今回は、装置架台、機械架台の製缶加工における手順・ポイント・加工事例をご紹介しました。鋼材加工まるごと受託センター.comを運営する株式会社鍛冶儀では、大型構造物の製缶加工に対応しており、非鉄金属など様々な種類の材質の加工にも対応しております。お困りの方はお気軽に当社にご連絡ください。
