角パイプの穴あけ加工とは？タップ・ざぐりまで対応する鋼材加工のポイントと注意点
角パイプは架台やフレームなどの構造物に広く使用されており、ボルト締結や部品固定のための穴あけ加工は不可欠です。しかし、中空構造であるがゆえに加工精度やバリ、変形などのトラブルが発生しやすいのも事実です。本記事では、角パイプの穴あけ加工の基礎から、タップ・ざぐり加工のポイント、外注時の注意点まで解説します。
角パイプの穴あけ加工とは

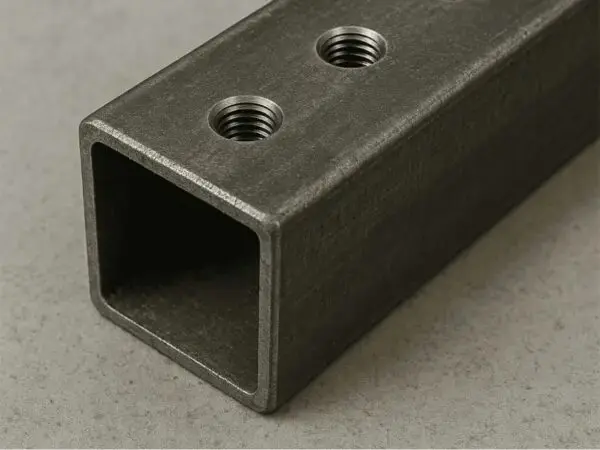

角パイプの穴あけ加工とは、鋼製の角形パイプに対してボルト締結や部品固定、位置決めなどを目的として穴を設ける加工のことを指します。角パイプは架台や設備フレーム、搬送装置の構造部材として広く使用されており、複数部材を組み合わせて構造物を形成する際には高精度な穴位置が求められます。特にボルト接合部では、穴径や位置のズレが組立不良や強度低下につながるため、設計意図に沿った加工が重要です。また、タップ加工によってねじ山を形成することで、ナットを使用せずに締結できるケースもあり、作業性や省スペース化にも寄与します。
角パイプの穴加工の種類と特徴
ドリルによる穴あけ加工
最も一般的な方法がドリルによる穴あけ加工です。ボール盤やマシニングセンタを用いて、所定の位置に穴を加工します。比較的低コストで対応できる一方、ワークの固定方法や工具の選定によっては穴位置のズレや貫通時のバリが発生する可能性があります。量産品から単品加工まで幅広く対応可能であり、汎用性の高い加工方法です。
タップ加工
タップ加工は、あらかじめ開けた下穴に対してねじ山を形成する加工です。角パイプに直接ねじを切ることで、ナットを使わずに部品を固定できるため、組立工程の簡略化や軽量化につながります。ただし、肉厚が薄い場合にはねじ山の強度が不足する可能性があるため、材質や板厚に応じた設計配慮が必要です。
ざぐり加工
ざぐり加工は、ボルトの頭部やナットを埋め込むために穴の一部を大きく削る加工です。これにより、表面をフラットに仕上げることができ、干渉防止や外観品質の向上に寄与します。角パイプに対してざぐり加工を行う場合、肉厚や形状に応じた工具選定と加工条件の最適化が重要となります。
レーザー加工
レーザー加工は、熱エネルギーを利用して非接触で穴を開ける加工方法です。高精度かつ高速での加工が可能であり、複雑な形状や多品種少量生産にも適しています。特に薄板の角パイプにおいては、歪みを抑えつつ加工できる点がメリットです。一方で、板厚が厚い場合には加工条件の制約があるため、他の加工方法との使い分けが重要です。
角パイプの穴あけ加工で発生しやすい課題
穴位置のズレ・精度不良
角パイプは中空構造であるため、固定が不十分な状態で加工を行うと振動やたわみによって穴位置がズレることがあります。特に複数穴の位置関係が重要な場合、わずかな誤差でも組立不良につながるため、治具設計や加工機の精度管理が重要です。
バリ・変形の発生
穴あけ加工では、貫通時にバリが発生しやすく、後工程での手直しが必要になるケースがあります。また、加工熱や切削条件によっては角パイプ自体が変形することもあり、精度や外観に影響を及ぼします。これらを防ぐためには、適切な工具選定や切削条件の最適化が不可欠です。
当社の角パイプの穴あけ加工における特徴
当社では、ロット数や精度要件に応じて、レーザー加工、マシニングセンタ、ボール盤など複数の加工設備から最適な工法を選定し、高効率かつ高精度な穴あけ加工を実現しております。架台やフレームといった構造物の組立に欠かせない角パイプへのタップ加工についても、ねじ精度や強度を考慮した最適な加工条件で対応可能です。
さらに、穴あけだけでなく、切断・溶接・表面処理といった複合加工にも一貫対応することで、部品単体ではなくユニット単位での納品を実現し、調達工数の削減と短納期対応を可能にしています。これにより、品質・コスト・納期のバランスを重視した鋼材加工のご提案が可能です。
角パイプの穴あけ加工は株式会社鍛冶儀にお任せください
今回は、角パイプの穴あけ加工についてご紹介しました。鋼材加工丸ごと受託センター.comを運営している株式会社鍛冶儀では、角パイプへの様々な穴加工を得意としており、架台やフレームといった構造物に欠かせない角パイプを高品質に仕上げ、提供いたします。ぜひお気軽にご相談ください。
