鋼材の精密溶断とは？高精度なガス溶断を行う当社の特徴
鋼材加工において、厚板や大型鋼材の切断ではガス溶断が多く用いられます。その中でも、寸法精度や切断面の品質まで重視して加工する方法が精密溶断です。単に鋼材を切断するだけでなく、後工程の機械加工や溶接、組立まで考慮した品質管理が重要になります。本記事では、鋼材の精密溶断の概要と、加工品質を高めるために重要なポイントについて解説します。
鋼材の精密溶断とは
鋼材の精密溶断とは、ガス溶断によって鋼材を切断する際に、寸法精度や切断面の仕上がり、熱歪みの抑制などを重視して行う加工方法です。一般的なガス溶断は、酸素と燃焼ガスを用いて鋼材を加熱し、酸化反応によって鋼板や鋼材を切断します。特に厚板や大型部材の切断に適しており、レーザー加工では対応が難しい板厚の鋼材にも対応しやすい点が特徴です。
精密溶断では、単に図面通りの形状に切断するだけでなく、後工程での追加工や組立精度まで見据えた加工品質が求められます。例えば、溶接構造物の部材や機械装置のベース部品、産業機械用の厚板部品などでは、切断後の形状精度が製品全体の品質に影響します。精密溶断は、このような鋼材部品の製作において、品質とコストのバランスを両立させるために重要な加工技術です。
精密溶断で重要となる加工品質のポイント
精密溶断では、図面通りに鋼材を切断するだけでなく、加工後の部品として問題なく使用できる品質が求められます。特に重要となるのが、寸法精度、切断面の品質、熱歪みの抑制です。以下に精密溶断で重要となる加工品質のポイントについてご紹介します。
寸法精度
精密溶断において、寸法精度は最も重要な品質要素の一つです。鋼材をガス溶断で切断する場合、熱の影響や切断条件によって、図面寸法に対して誤差が生じることがあります。特に厚板や大型部材では、わずかなズレが後工程の組立や溶接精度に影響するため、安定した寸法管理が欠かせません。
寸法精度を高めるためには、鋼材の材質や板厚に応じた切断条件の設定が必要です。火口の選定、切断速度、酸素圧、予熱時間などを適切に調整することで、狙い通りの寸法に近づけることができます。また、加工前の材料状態や鋼板の反り、切断順序なども寸法精度に影響します。
切断面の品質
ガス溶断における切断面の品質は、製品の仕上がりや後工程の作業性に直結します。切断面に大きなノロの付着や荒れが発生すると、研削や仕上げ作業が必要になり、加工工数が増加します。また、切断面の品質が悪い場合、溶接時の密着性や部材同士の合わせ精度にも影響を与える可能性があります。
切断面の品質を高めるためには、鋼材の板厚に応じた適切な火口を選び、安定した切断速度で加工を行うことが重要です。速度が速すぎると切断不良が発生しやすくなり、遅すぎると過剰な入熱によって切断面が荒れる場合があります。また、酸素圧や予熱炎の調整が不十分な場合も、切断面の状態が不安定になります。
熱歪みの抑制
ガス溶断は熱を利用する加工であるため、加工時に発生する熱歪みへの対策が重要です。特に長尺部材や大きな鋼板を切断する場合、切断時の熱が局所的に集中することで、反りや曲がりが発生することがあります。熱歪みが大きい場合、後工程での矯正作業が必要となり、納期やコストに影響します。
熱歪みを抑えるためには、切断順序や部材の配置、固定方法を適切に検討する必要があります。鋼材の形状や板厚、切断長さを踏まえ、熱の入り方を分散させることで、歪みの発生を抑えることができます。また、必要に応じて切断後の矯正や追加工を考慮した加工計画を立てることも重要です。
当社のガス溶断の特徴
当社では、最大110mm厚の鋼材に対応できるガス溶断加工を行っています。豊富な現場経験を持つ熟練工が一品ごとに丁寧に加工することで、安定した品質と高い寸法精度を確保しています。切断面の仕上がりにもこだわっており、後工程での手直しや追加加工の負担軽減にも貢献します。
また、NC工作機械での加工が必要となりやすい複雑形状の鋼材加工についても、当社ではガス溶断によって柔軟に対応可能です。プログラム作成や大がかりな段取りにかかる時間を抑えられるため、短納期対応を実現しやすく、加工コストの削減にもつながります。
当社のガス溶断事例のご紹介
発電機用ブロック

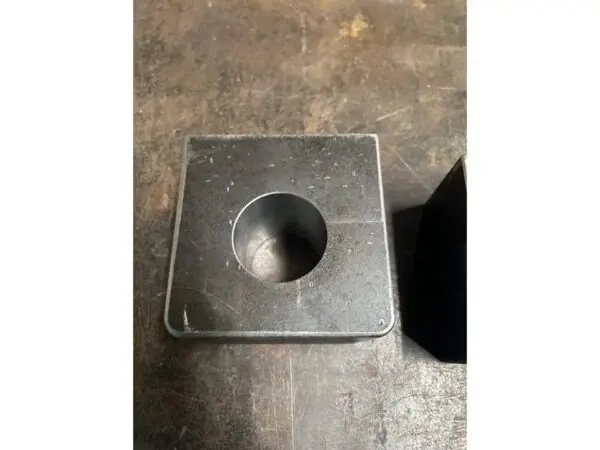

こちらは、SS材の鋼板を用いた発電機用ブロックの加工事例です。
本事例では、t70×110×110mmの厚板鋼材に対して、まずガス溶断による切断加工を行い、その後、機械加工によってφ48mmの穴あけ加工を実施しました。さらに、各角部にはR10の面取り加工を施し、安全性と仕上がり品質にも配慮しています。
厚みのある鋼材であっても、切断加工から穴あけ・面取りなどの機械加工まで一貫して対応することで、寸法精度に優れた高品質な製品に仕上げています。
鋼材の精密溶断は株式会社鍛冶儀にお任せください
今回は、鋼材の精密溶断と当社の特徴、実績についてご紹介しました。鋼材加工丸ごと受託センター.comを運営する株式会社鍛冶儀の精密溶断では豊富な現場経験を積んだ熟練工による手作業で、安定した品質と高い寸法精度を実現します。お困りの方はお気軽にご相談ください。
