製缶加工の用途・加工ポイントと一貫対応できる当社の特徴
製缶加工は、鋼材を切断・曲げ・溶接などの工程を経て、立体的な構造物や機械部品を製作する加工方法です。産業機械のフレームや架台、装置カバー、タンク、ホッパーなど、強度と形状精度の両方が求められる部品で広く採用されています。しかし、製缶加工は工程が多岐にわたるため、工程ごとに業者を分けると納期遅延や品質トラブルにつながりやすい加工でもあります。本記事では、製缶加工の用途、加工品質を高めるためのポイント、当社の特徴について解説します。
製缶加工とは
製缶加工とは、鋼板や形鋼などの鋼材を切断し、曲げ・溶接・組立などの工程を組み合わせて、立体的な構造物や機械部品を製作する加工方法のことを指し、産業機械のフレーム、装置のカバー、架台、ベース、ホッパー、ダクト、シュートなど、幅広い鋼材部品の製作に用いられています。
製缶加工では、鋼板や形鋼に対してレーザー切断やガス溶断、プラズマ切断などで素材を切り出し、必要に応じて曲げ加工や開先加工を施したうえで、溶接によって複数の部材を一体化させます。さらに、機械加工による穴あけやタップ加工、表面処理、組立までを組み合わせることで、最終製品として求められる強度・寸法精度・耐久性を確保していきます。
製缶加工の主な用途
産業機械のフレーム・架台・ベース
製缶加工の代表的な用途のひとつが、産業機械のフレームや架台、ベース部品です。これらは機械全体を支える基礎部分にあたるため、寸法精度や平面度、剛性が求められます。鋼材の製缶加工では、H形鋼や角パイプ、チャンネル鋼、鋼板などを組み合わせて溶接することで、必要な強度と形状を確保した架台部品を製作できます。
特に、生産設備や搬送装置、検査装置などに用いられるフレームでは、装置全体の精度を左右する重要な構造体となるため、切断精度と溶接後の歪み管理が品質のポイントになります。
当社では、特に架台製作の実績が豊富にあり、タンク用架台やコンベア用架台など様々な実績がございます。以下の記事では、装置架台・機械架台の製缶加工におけるポイントなどについてご紹介しております。ぜひ合わせてご確認ください。
＞＞【関連コラム】装置架台・機械架台の製缶加工における製作のポイント・加工事例
装置カバー・安全カバー・ダクト類
製缶加工は、産業機械のカバー部品や安全カバー、ダクト、シュートといった部品の製作にも広く用いられます。これらの部品では、機械内部の保護や粉塵・飛沫の遮断といった機能が求められます。
鋼材の選定によっても用途が分かれ、屋内設置の装置カバーであればSS400などの一般構造用鋼が、耐食性が必要な環境ではステンレス鋼が選ばれます。設置場所や使用環境に応じた材質選定も、製缶加工における重要な検討要素のひとつです。
タンク・ホッパー・容器類
液体や粉体を貯蔵・搬送するためのタンクやホッパー、容器類も、鋼材の製缶加工によって製作される代表的な製品です。これらの部品では、密閉性や耐圧性、耐食性が求められるため、溶接品質と材質選定が品質を大きく左右します。
特に、内部に薬品や粉体を取り扱う容器では、溶接ビードの仕上がりや内面の平滑性、漏れ防止のための溶接施工管理が重要になります。図面通りに切断・曲げ・溶接するだけでなく、用途に応じた品質基準を満たすことが重要です。
製缶加工で重要となる加工ポイント
製缶加工では、単に図面通りに鋼材を組み立てるだけでなく、後工程や最終用途を見据えた品質確保が重要になります。特に、切断品質、溶接品質、歪みの抑制、寸法精度の管理は、製品全体の仕上がりに直結します。以下に、鋼材の製缶加工で重要となる加工ポイントをご紹介します。
切断工程の品質
製缶加工の起点となるのが、鋼材の切断工程です。鋼板や形鋼を図面通りに切り出す段階で寸法誤差や切断面の荒れが発生すると、その後の曲げ・溶接・組立すべての工程に影響します。特に、複数部材を組み合わせて溶接する製缶部品では、切断時の寸法精度が部材同士の合わせ精度を左右します。
板厚や材質、形状に応じて、レーザー切断・ガス溶断・プラズマ切断などの工法を使い分けることが重要です。薄板から中厚板の複雑形状にはレーザー切断、厚板の大型部材にはガス溶断、その中間域にはプラズマ切断といったように、加工対象に応じた工法選定ができるかどうかが、製缶加工の品質を左右します。
溶接工程の品質
製缶加工において、製品としての強度や形状精度を決定づけるのが溶接工程です。溶接ビードの品質、入熱管理、溶接順序によって、製品の強度や見た目、寸法精度が大きく変わります。また、材質や板厚に応じた溶接方法の選定も重要で、一般構造用鋼であれば半自動溶接、ステンレスやアルミではTIG溶接が選ばれるなど、材質特性に応じた施工管理が求められます。
特に、長尺部材や大型構造物では、溶接による熱の影響で部材に反りや曲がりといった歪みが発生しやすくなります。歪みが大きい場合、後工程での矯正や追加機械加工が必要となり、納期やコストの増加につながるため、溶接順序の工夫、適切な治具・固定方法の使用、対称溶接や仮付け順序の管理など、設計段階から加工計画を立てて歪みを抑制することが重要です。経験豊富な技術者による加工計画と施工管理が、製缶部品の品質を大きく左右します。
寸法精度と組立精度
製缶部品は、最終的に他の機械部品や装置と組み合わせて使用されるケースが多いため、図面公差を満たす寸法精度と、組立後の精度確保が求められます。特に、ベース部品やフレーム部品では、後工程で機械加工による穴あけやタップ加工が施されることも多く、製缶段階
での寸法精度がそのまま組立精度に反映されます。
寸法精度を確保するうえで特に重要となるのが、曲げ加工の精度です。曲げ角度や曲げ寸法のわずかな誤差が、組立後の合わせ面のズレや溶接時の歪みにつながるため、製缶部品の品質を左右する工程となります。
当社では、最大6500ｍｍまでの長尺部品や、厚板（最大t25mm ）の曲げ加工にも対応しており、製缶部品の寸法精度を安定して確保しながら加工することが可能です。
製缶加工を依頼する際によくある課題
工程ごとに業者を分けると納期・品質管理が煩雑になる
製缶加工は、切断・曲げ・溶接・機械加工・表面処理・組立など、多くの工程を経て製品が完成します。これらを工程ごとに別々の業者へ依頼すると、業者間での図面確認や材料受け渡し、納期調整に多くの時間がかかり、結果としてリードタイムが長くなる傾向があります。
また、工程をまたぐたびに品質責任の所在が分散しやすくなり、不具合発生時の原因特定や手直し対応にも時間を要します。製缶部品の安定調達を考えるうえでは、工程の分散リスクを抑え、できるだけ少ない業者で完結させることが重要です。
材料手配に時間がかかり、加工開始まで日数を要する
製缶加工では、図面で指定される鋼材の材質や板厚、サイズが多岐にわたります。一般的なSS400の鋼板であっても、特定寸法の在庫がなければ材料手配から始めることになり、加工開始までに数日以上を要するケースもあります。特殊鋼材や形鋼類が含まれる場合は、さらに材料手配のリードタイムが長くなることもあります。
短納期で製缶加工を依頼する場合、加工技術だけでなく、業者の材料在庫の保有状況が納期を大きく左右します。自社在庫を持つ加工会社であれば、材料手配の時間を短縮でき、急ぎの案件にも柔軟に対応しやすくなります。
据付・現場対応まで一貫して相談できる業者が少ない
製缶加工で製作されるフレームや架台、装置構造物は、最終的に現場で据付・設置されるケースが少なくありません。加工後の輸送、現場での組立や据付調整、必要に応じた現地溶接などが発生することもあり、これらを別の業者に依頼すると、現場での品質責任が分散します。
加工から据付までを一貫して相談できる業者であれば、現場での不具合発生時にも迅速に対応でき、製品の品質責任が明確になります。製缶加工の業者を選定する際には、加工範囲だけでなく、据付や現場対応まで含めた対応力を確認することが重要です。
当社の製缶加工における特徴・加工体制
当社の製缶加工は、大型構造物への対応力、非鉄金属を含む多材質対応、そして製缶加工後の機械加工までを一貫して行える体制の3点を強みとしています。製缶加工で発生しやすい「工程分散による納期遅延」「材質ごとの加工技術差」「機械加工との段取り問題」といった課題に対し、当社の体制であれば一括で解決することが可能です。
5m以上の大型構造物の製作が可能
当社では、全長5mを超える大型構造物の製缶加工に対応した設備と作業スペースを整えています。産業機械のフレームや搬送装置の架台、プラント設備の構造物など、長尺かつ大型の鋼材部品では、切断時の寸法精度はもちろん、溶接時の歪み管理や組立後の精度確保が品質を大きく左右します。
大型製缶では、部材の自重によるたわみや、溶接熱の局所集中による反りが発生しやすく、対応できる業者は限られます。当社では、長尺・大型部材に適した治具設計と溶接順序の管理によって、5m級の大型構造物であっても歪みを抑えた高精度な製缶加工を実現しています。
アルミ・ステンレスなどの非鉄金属にも対応可能
製缶加工というとSS400などの一般構造用鋼が中心になりがちですが、当社ではアルミやステンレスといった非鉄金属にも対応しています。耐食性が求められる装置カバーや屋外設置の架台にはステンレス、軽量化が求められる搬送機器やフレームにはアルミなど、用途に応じた最適な材料選定が可能です。
非鉄金属の製缶加工では、材質ごとに溶接方法や入熱管理が異なり、特にアルミやステンレスは熱影響による歪みや変色が発生しやすいため、施工管理に高い技術力が求められます。当社では、材質特性に応じた溶接方法（TIG溶接など）を選定し、多材質・多品種のご要望に柔軟にお応えする体制を整えています。
製缶加工後の機械加工まで一貫対応
当社の最大の特徴は、製缶加工後の機械加工までを一貫して対応できる点です。製缶加工で組み立てた構造物に対して、マシニングセンタによる穴あけ・タップ加工・座ぐり加工・平面加工などを施し、最終製品として求められる組立精度まで自社で仕上げることができます。
製缶と機械加工を別業者に分けると、工程間の段取り替えや外注管理に多くの手間とリードタイムが発生し、品質責任の所在も分散しがちです。当社では、製缶から機械加工までを一気通貫で対応することで、工程間のロスを削減し、リードタイム短縮と品質の一貫性を両立しています。これにより、製品精度の安定化はもちろん、トータルでのコスト削減にも貢献します。
自社在庫を活用した短納期対応
当社では、SS400をはじめとする鋼板や、H形鋼・角パイプ・チャンネル鋼・アングル鋼・平鋼など、製缶加工に用いられる幅広い形状・サイズの鋼材を自社で在庫保有しています。これにより、製缶加工に必要な材料を在庫から即座に選定でき、材料手配のリードタイムを大幅に短縮することが可能です。
一般的な鋼材だけでなく、特殊鋼材やニッチな寸法の鋼材についても在庫しているため、図面に応じた最適な材料を提案できます。短納期の特急案件や、急な設計変更を伴う案件にも、在庫を活用した柔軟な対応が可能です。
三次元測定機による品質保証
当社では三次元寸法測定機を自社で保有しており、数メートルクラスの大型構造物の測定にも対応可能です。製品の幅・高さ・対角寸法・穴ピッチ・ひずみなど様々な寸法測定を高精度に行うことが可能です。さらに、設備の調整や組付け後の測定も実施しております。
※画像はイメージです。
当社の製缶加工事例のご紹介

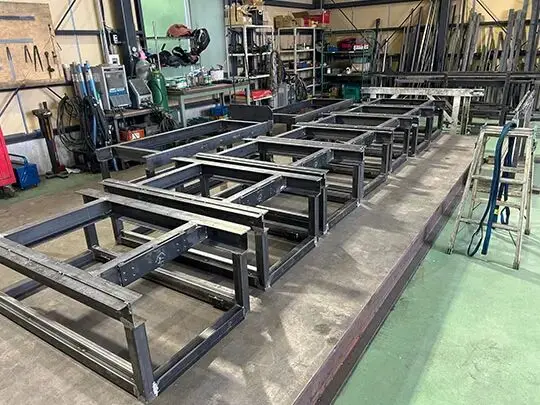

コンベア用架台
こちらは900×1200×800のコンベヤ用架台の加工事例です。
製缶加工から溶接、角パイプへのタップ穴加工まで一貫対応し、1週間で製作しました。当社では長尺加工対応の立形マシニングセンタを保有しており、コンベア用鋼材などの長尺材について、切断・製缶加工から高精度な穴あけ加工まで一貫対応が可能です。
コンベア鋼材の加工でお困りの際は、お気軽にご相談ください。
製缶加工は株式会社鍛冶儀にお任せください
今回は、製缶加工の用途や加工ポイント、業者選定の考え方についてご紹介しました。鋼材加工丸ごと受託センター.comを運営する株式会社鍛冶儀では、切断から製缶、曲げ、溶接、切削、表面処理、組立、据付までを一貫対応できる体制を整え、短納期かつ高品質な製缶加工をご提供しています。
製缶加工に関するお困りごとがありましたら、お気軽に当社にご相談ください。
